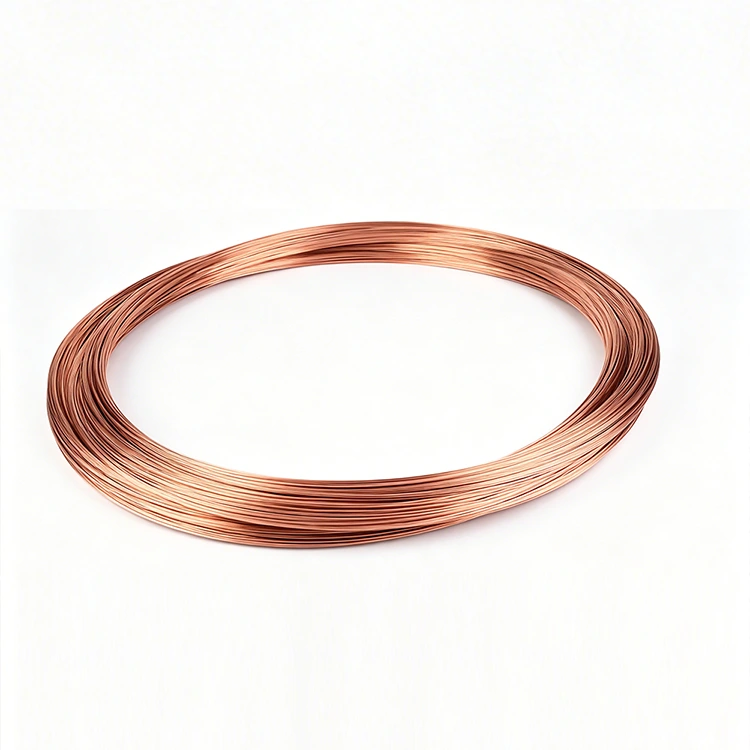

薄肉赤色銅コイルチューブ

薄肉赤色銅コイルチューブとは何ですか?

薄肉赤色銅コイル チューブとは、標準的な商用グレードよりも肉厚が大幅に薄い銅チューブを指します。標準的な肉厚は 0.5 mm ～ 2.0 mm であるのに対し、通常は 0.1 mm ～ 0.5 mm です。壁厚の減少は、軽量化、材料使用量の削減、および熱伝達の向上に直接つながります (壁が薄くなることで熱抵抗が減少します)。 Zenko 薄肉赤銅コイルは、コイル全長にわたって均一な肉厚を維持するために精密に引き抜かれており、圧力および熱サイクル用途において信頼性の高い性能を保証します。

薄肉設計の利点

●重量削減：同じ外径の標準壁コイルよりも最大 40% 軽量化。あらゆるグラムが重要となる自動車、航空宇宙、携帯機器には不可欠です。

●材料の節約: コイルごとに使用される銅の量が最大 25% 削減されます。性能を維持しながら、材料コストと環境への影響を削減します。

●熱伝達の向上：壁が薄くなることで熱抵抗が減少し、内部の流体と外部環境の間でより迅速な熱交換が可能になります。高効率熱交換器に最適です。

●より小さな曲げ半径：薄肉コイルは、しわや潰れを生じることなく、より狭い半径まで曲げることができ、コンパクトな熱交換器とコイルの設計が可能になります。

●より速い熱応答： 熱質量が少ないということは、コイルの加熱と冷却がより速くなり、プロセス制御とエネルギー効率が向上することを意味します。

製品の用途

●HVAC&R: 凝縮器コイル、蒸発器コイル、冷却器熱交換器 - 薄壁により熱伝達効率が向上し、ユニット重量が軽減されます。

●自動車用熱交換器：ラジエターコイル、ヒーターコア、EVバッテリー冷却プレートなど、軽量化は燃費やEV航続距離の向上に直接つながります。

●エレクトロニクス冷却: サーバー ラック冷却コイル、パワー エレクトロニクス コールド プレート - 薄肉で曲げ半径の狭いコイルによって実現されるコンパクトな設計。

●航空宇宙および防衛: 航空機環境制御システム、アビオニクス冷却 - 軽量化はミッションクリティカルです。

●適用機器:冷蔵庫の冷却コイル、冷凍庫のエバポレーター、ワインクーラーのコンデンサー薄肉化により、より静かでコンパクトな設計が可能になります。

圧力定格に関する考慮事項

薄壁コイルは、標準壁チューブに比べて圧力定格が低くなります。 Zenko は、あらゆる薄肉コイル仕様の静水圧試験レポートを提供します。高圧用途の場合は、次のことをお勧めします。

●圧力定格を回復するために、薄肉でわずかに大きな外径を指定します。

●応力を分散するために（直線ではなく）コイル状のデザインを使用しています。

●圧力定格計算についてはゼンコーエンジニアリングにご相談ください。

エンジニアリングサポート

Zenko は、薄肉銅コイル設計の熱性能シミュレーション、圧力損失計算、曲げ半径の最適化を提供します。取り付けや性能の検証用に無料サンプルをご利用いただけます。

Zenko 薄壁赤色銅コイル チューブ — 軽量、同等の性能、より優れた効率。

非絶縁突合せコネクタ（サイズカスタマイズ可能）
材質:赤銅(C1100/C1220/C1010)
寸法(mm)
D(mm)	0.8～40
d1(mm)	0.5～30
T（mm）	0.1～5
パッキング	25kg/ロール、50kg/ロール
硬さと状態	Y（HV90-110）
述べる：	あらゆるサイズのカスタムオーダーを受け付けます
