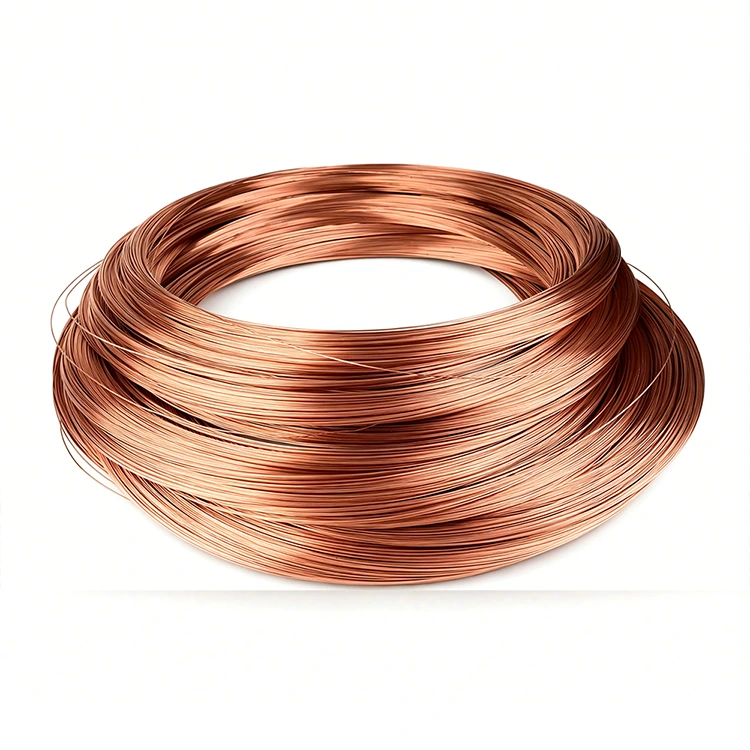

精密赤色銅コイルチューブ
中国の赤銅コイル チューブのプロ サプライヤーとして、Zenko は、寸法精度がシステムのパフォーマンスに直接影響を与える用途向けに、微小公差規格に基づいて製造された高品質の高精度赤銅コイル チューブを提供したいと考えています。当社の C1100/C1220 赤銅コイルは、外径公差が ±0.02 mm と厳しく、肉厚制御が ±0.01 mm 以内であるため、半導体製造、医療機器、分析機器、航空宇宙システムにおいて再現性があり、正確に適合する性能を実現します。すべてのコイルは精密な金型に描画され、レーザー ゲージで測定され、最も要求の厳しい仕様に準拠していることを確認するために 100% 検査されます。
中国の精密赤銅コイルチューブの専門メーカーとして、Zenko はカスタムのタングステンカーバイド引抜きダイスとマルチパス引抜きプロセスを使用して、精密赤銅コイルチューブを製造しています。インラインレーザー測定と最終的な低温応力除去アニーリング処理を組み合わせることで、外径公差がミクロンレベルに制御され、それにより信頼性の高いシール、一貫した流体流量、および高純度または高圧システム内での再現可能な自動組み立てが保証されます。
銅コイルチューブではなぜ精度が重要なのか
●漏れ防止：高純度または高圧システムでは、ミクロンレベルの外径変動でもシール不良を引き起こす可能性があります。精密コイルにより、シール面の一貫した接触が保証されます。
●流量の一貫性：IDと肉厚の厳密な制御により、分析および医療用途で重要な予測可能な流体流量と圧力降下が保証されます。
●繰り返し可能な組み立て：精密な寸法により、手動による取り付けや再作業を行わずに自動組み立てが可能になり、生産コストが削減され、歩留まりが向上します。
●小型化の実現：デバイス（半導体、医療用インプラント）の縮小に伴い、精密チューブによりより小型で複雑な設計が可能になります。
●法規制への準拠:医療および半導体用途では、文書化された寸法準拠が必要です。 Zenko 精密赤色銅コイル チューブには、完全なトレーサビリティと検査記録が含まれています。
精密な製造プロセス
標準的な銅管の製造とは異なり、Zenko 精密赤色銅コイル チューブの製造には以下が含まれます。
●精密絞りダイス: ミクロン精度まで機械加工されたカスタムのタングステンカーバイド絞りダイスにより、生産工程全体で一貫した OD/ID が得られます。
●多段階絞り加工: 中間焼鈍を伴う複数回の絞り加工パスにより、最小限の加工硬化と均一な粒子構造で最終寸法を実現します。
●インプロセスレーザー測定: 各描画段階での非接触レーザー測定により、次の作業に進む前に寸法の適合性が保証されます。
●最終応力除去: 精密コイルは、寸法精度を維持しながら残留応力を除去するために最終低温アニーリングを受けます。
●クリーンルーム包装: 超精密グレードは、粒子汚染を防ぐためにクリーンルーム環境で包装されます。
製品の用途
●半導体製造: ガス供給ライン、化学蒸着 (CVD) システム、および漏れのない超清浄な銅管が必須のエッチング ツール流体ライン。
●医療機器および器具: 内視鏡ツール、外科用ハンドピース冷却、生体適合性と精密寸法を必要とする診断機器の流体経路。
●分析機器: HPLC、GC-MS、および正確な流路が測定精度を決定するその他の分析機器。
●航空宇宙および防衛: 信頼性と精度がミッションクリティカルである油圧ライン、燃料システムコンポーネント、アビオニクス冷却。
●研究と実験室: 正確な仕様を必要とするカスタムの実験セットアップ、極低温システム、科学機器。
注文情報
• 利用可能な精密等級: 標準商用 / 精密 / 超精密
• 外径範囲: 0.8 ～ 40mm (ご要望に応じてより小さなサイズも利用可能)
• 肉厚: 0.1 ～ 5mm
• コイルの長さ: 仕様に合わせてカスタム
• 表面仕上げ: 光輝焼鈍、超清浄、半導体/医療用
• 包装: 帯電防止袋、クリーンルーム包装可能
• 文書: 寸法検査報告書、材料証明書、清浄度証明書
テクニカルサポート
Zenko は、流量計算のサポート、適合性の検証、カスタム公差の開発など、精密な赤銅コイル チューブの選択に関する技術コンサルティングを提供します。資格試験用の無料サンプルをご利用いただけます。
| 非絶縁突合せコネクタ（サイズカスタマイズ可能） | |||||
| 材質:赤銅(C1100/C1220/C1010) | |||||
| 寸法(mm) |
 |
||||
| D(mm) | 0.8～40 | ||||
| d1(mm) | 0.5～30 | ||||
| T（mm） | 0.1～5 | ||||
| パッキング | 25kg/ロール、50kg/ロール | ||||
| 硬さと状態 | Y（HV90-110） | ||||
| 述べる： | あらゆるサイズのカスタムオーダーを受け付けます | ||||
| 仕様 | D（mm） | d1（mm） | T（mm） |
| 1.0*0.8 | 1 | 0.8 | 0.15 |
| 1.1*0.86 | 1.1 | 0.86 | 0.12 |
| 1.1*0.80 | 1.1 | 0.8 | 0.15 |
| 1.3*1.0 | 1.3 | 1 | 0.15 |
| 1.3*1.1 | 1.3 | 1.1 | 0.1 |
| 1.5*1.2 | 1.5 | 1.2 | 0.15 |
| 1.7*1.5 | 1.7 | 1.5 | 0.15 |
| 2.0*1.7 | 2 | 1.7 | 0.15 |
| 2.08*1.78 | 2.08 | 1.78 | 0.15 |
| 2.1*1.8 | 2.1 | 1.8 | 0.15 |
| 2.3*2.0 | 2.3 | 2 | 0.15 |
| 2.6*2.3 | 2.6 | 2.3 | 0.15 |
| 3.2*2.8 | 3.2 | 2.8 | 0.2 |
| 3.28*2.98 | 3.28 | 2.98 | 0.15 |
| 3.9*3.5 | 3.9 | 3.5 | 0.2 |
| 4.05*3.65 | 4.05 | 3.65 | 0.2 |
| 4.1*3.7 | 4.1 | 3.7 | 0.2 |
| 4.9*4.5 | 4.9 | 4.5 | 0.2 |
| 6.2*5.8 | 6.2 | 5.8 | 0.2 |
| 5.05*4.65 | 5.05 | 4.65 | 0.2 |
| 6.35*5.95 | 6.35 | 5.95 | 0.2 |
| 6.4*6 | 6.4 | 6 | 0.2 |
| 7.85*7.45 | 7.85 | 7.45 | 0.2 |
| 7.9*7.5 | 7.9 | 7.5 | 0.2 |
| 8.8*8.4 | 8.8 | 8.4 | 0.2 |
| 8.7*8.3 | 8.7 | 8.3 | 0.2 |
