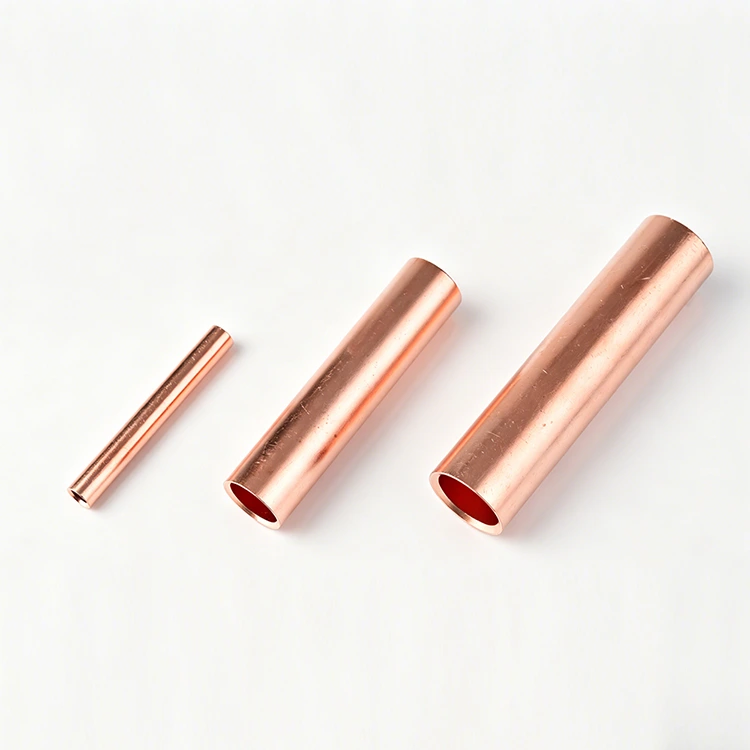

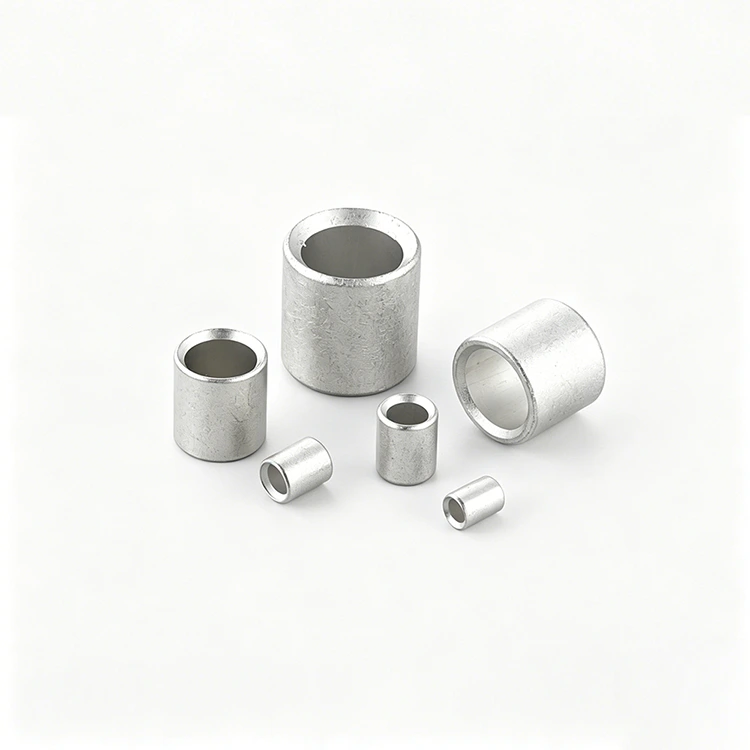

非絶縁赤銅バット端子

中国の専門メーカーとして、Zenko は、肉厚のチューブ壁設計、優れた耐高圧性、耐食性を備えた高品質の非絶縁赤銅バット端子を提供したいと考えています。配電盤、モーター、制御パネルなどの過酷な産業用シナリオに最適です。バリのない滑らかな内壁により、ワイヤを簡単に挿入できます。溶接を行わない冷間圧着接続を採用し、安定した強固なワイヤ接続を実現し、産業用電気システムの安全で信頼性の高い動作を保証します。

非絶縁赤銅突合せ端子とは何ですか?

Zenko ファクトリーの非絶縁赤銅突合せ端子は、高純度 T2 無酸素銅で作られたプロ仕様の電線突合せ接続コネクタです。銅線のストレート接続、延長、修理用に設計されたコア非絶縁電気継手です。プラスチック絶縁シェルがなく、シンプルな構造、高い放熱性、強力な伝導性を備えています。産業用電気、電力工学、海洋配電、新エネルギー機器などに幅広く使用でき、安定した低損失の電線圧着接続を実現します。

製品の特徴

1. 高純度銅素材、超電導性

非絶縁赤銅バット端子 高品質の赤銅を精密鍛造により加工した本製品は、不純物を含まない純粋な材質であり、導電性に優れ、接触抵抗が極めて低いのが特徴です。圧着後の発熱が最小限に抑えられるため、電力損失が効果的に低減され、回路の過熱やワイヤの焼損などの問題が排除されます。長期間の電源投入時の使用でも安定した動作を保証し、あらゆるサイズの電流を伴う幅広い電気接続シナリオに最適です。

2. 高強度で緩みにくく、耐久性に優れています。

パイプ壁は特殊な製造プロセスを通じて強化されており、その結果、全体的に非常に優れた靭性、高い引張強度、優れた圧着接着力を実現します。内壁は滑らかでバリがなく、ワイヤを損傷することなくスムーズなケーブル通過を保証します。一度圧着すると、接続は緩んだり剥がれたりすることなく、しっかりと固定されます。酸化や腐食に対する優れた耐性を備えているため、高湿度や塩水噴霧などの複雑な産業環境や海洋環境に適しており、長寿命が保証されます。

3. フルサイズのカバーと幅広い互換性

Zenko ブランドの非絶縁赤銅バット端子は包括的で、主流のサイズをすべてカバーし、さまざまな標準銅線接続のニーズに適しています。耐食性を高めるためのカスタムサイズと錫メッキを提供します。はんだ付けが不要な当社のコールドプレス設置は便利かつ効率的であり、分電盤、モーター、エネルギー貯蔵システム、新エネルギー車、電力網設備などのさまざまな分野の配線プロジェクトに広く適用できます。

中央端子コネクタ

非絶縁突合せコネクタ（サイズカスタマイズ可能）
材質:赤銅(C1100/C1220)
イテンNO.	寸法(mm)				ケーブルサイズ
	L	D	d1	t	mm2	A.W.G
BN1.25T	15	3.32	1.85	0.75	0.5～1.5	22-16
BN2T	15	4.02	2.5	0.75	1.5-2.5	16-14
BN3.5T	15	5	3	0.95	2.5-4	14-12
BN5.5T	15	5.45	3.55	0.95	4-6	.12-10
BN8T	21	7	4.6	1.2	10	8
BN14T	26	9	6	1.5	16	6
BN22T	29	11.3	7.8	1.75	25	4
BN38T	32	13.2	9.5	1.85	35	2
BN60T	36	15.3	11.4	1.95	50	1/0
BN70T	37	17.5	13.3	2.2	70	2/0
BN80T	38	19.5	14.5	2.5	95	3/0
BN100T	38	22.1	16.4	2.85	120	4/0
BN150T	54	26.4	19.5	3.45	150	250-300
BN180T	57	28.5	21	3.75	185	300-350

BNT

仕様	D(mm)	d1(mm)	T(mm)
2.1*1.3	2.1	1.3	0.4
2.4*1.9	2.4	1.9	0.25
3.3*1.7	3.3	1.7	0.8
3.32*1.75	3.32	1.75	0.785
3.3*2.3	3.3	2.3	0.5
3.3*2.85	3.3	2.85	0.225
3.4*3	3.4	3	0.2
3.45*2.75	3.45	2.75	0.35
3.78*3.42	3.78	3.42	0.18
3.9*2.3	3.9	2.3	0.8
3.92*2.8	3.92	2.8	0.56
4*3.1	4	3.1	0.45
4.1*2.3	4.1	2.3	0.9
5.0*3.1	5	2.3	1.35
5.4*4.5	5.4	4.5	0.45
5.45*4.55	5.45	4.55	0.45
5.45*3.55	5.45	3.55	0.95
6.08*5.62	6.08	5.62	0.23
6.5*3.5	6.5	3.5	1.5
7.0*4.6	7	4.6	1.2
7.9*5.5	7.9	5.5	1.2
8*5	8	5	1.5
8.9*5.9	8.9	5.9	1.5
8.5*5.5	8.5	5.5	1.5
9*6	9	6	1.5
11.3*7.8	11.3	7.8	1.75
15.3*11.4	15.3	11.4	1.95
等....

BNT面取りコーナー

仕様	D(mm)	d1(mm)	T(mm)	長さ(mm)
2.1*1.3*8	2.1	1.3	0.4	8
2.4*1.9*8	2.4	1.9	0.25	8
3.3*1.7*15	3.3	1.7	0.8	15
3.32*1.75*8	3.32	1.75	0.785	8
3.3*2.3*8	3.3	2.3	0.5	8
3.3*2.85*8	3.3	2.85	0.225	8
3.4*3*8	3.4	3	0.2	8
3.45*2.75*8.5	3.45	2.75	0.35	8.5
3.78*3.42*8.5	3.78	3.42	0.18	8.5
3.9*2.3*15	3.9	2.3	0.8	15
3.92*2.8*4.6	3.92	2.8	0.56	4.6
4*3.1*15	4	3.1	0.45	15
4.1*2.3*15	4.1	2.3	0.9	15
5.0*3.1*15	5	2.3	1.35	15
5.4*4.5*15	5.4	4.5	0.45	15
5.45*4.55*10.5	5.45	4.55	0.45	10.5
5.45*3.55*15	5.45	3.55	0.95	15
6.08*5.62*11	6.08	5.62	0.23	11
6.5*3.5*33	6.5	3.5	1.5	33
7.0*4.6*8	7	4.6	1.2	8
7.9*5.5*60	7.9	5.5	1.2	60
8*5*40	8	5	1.5	40
8.9*5.9*11	8.9	5.9	1.5	11
8.5*5.5*42	8.5	5.5	1.5	42
9*6*91	9	6	1.5	91
11.3*7.8*13.5	11.3	7.8	1.75	13.5
15.3*11.4*19	15.3	11.4	1.95	19
等....

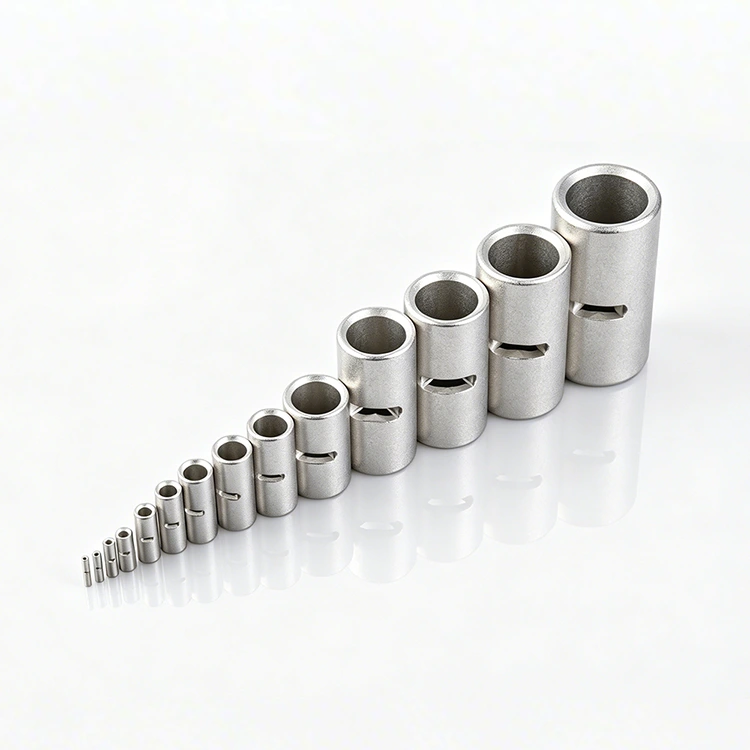

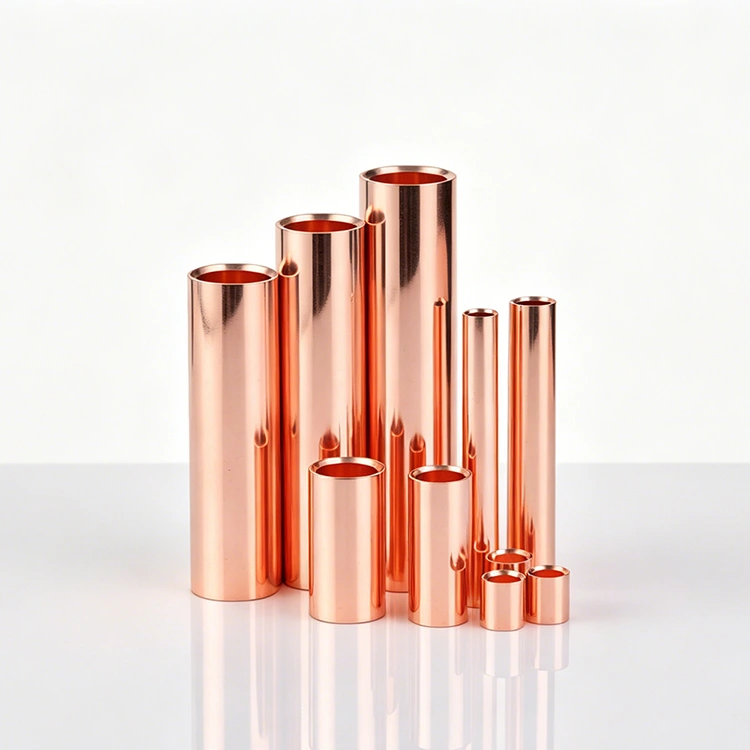

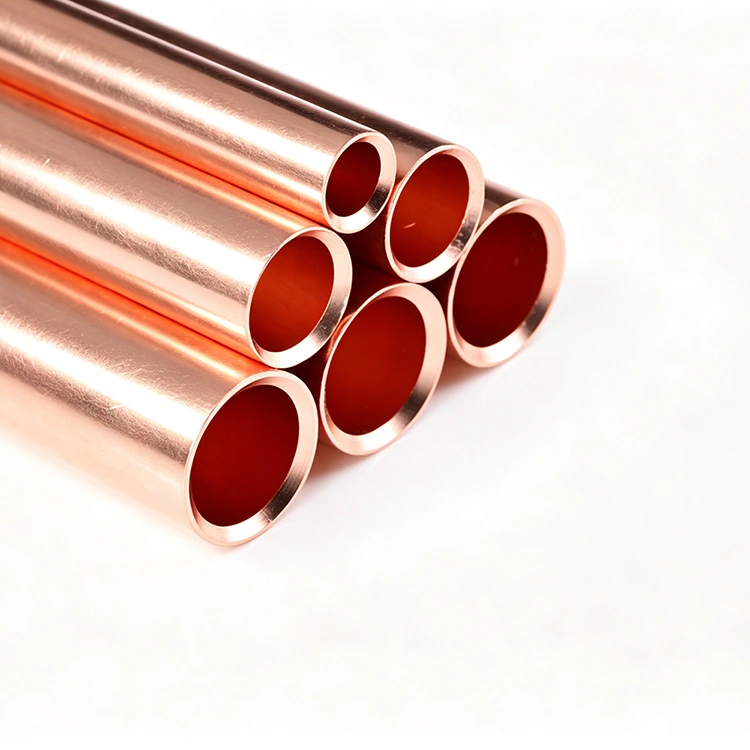

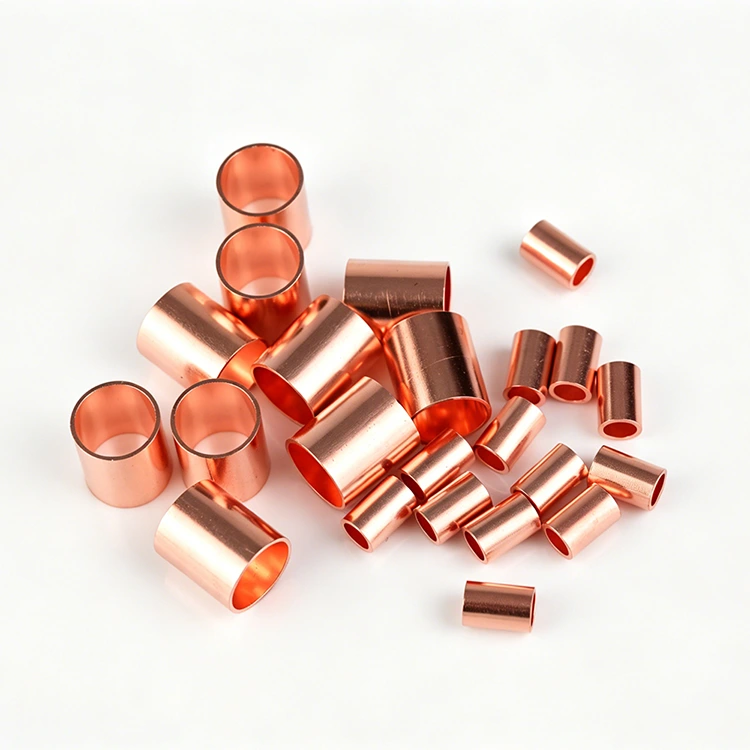

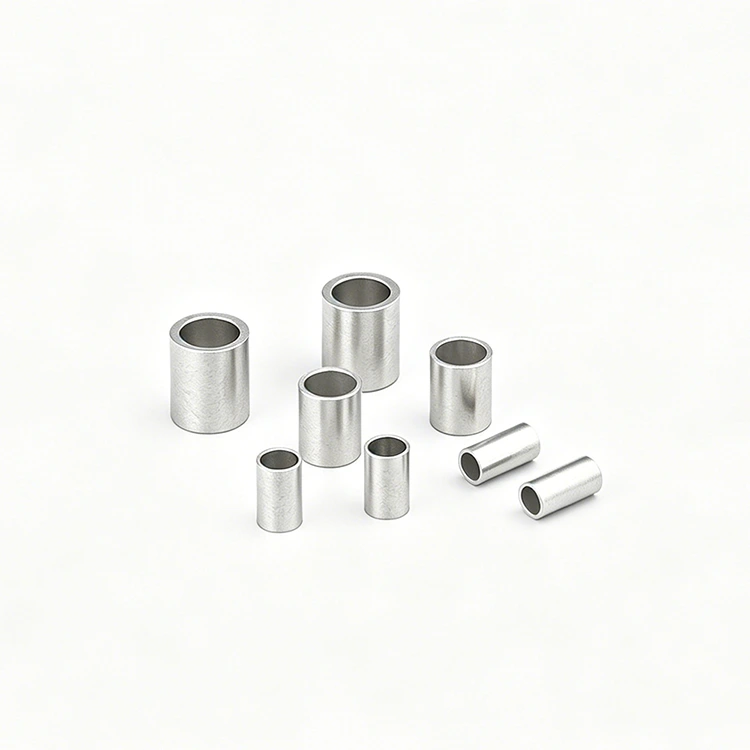

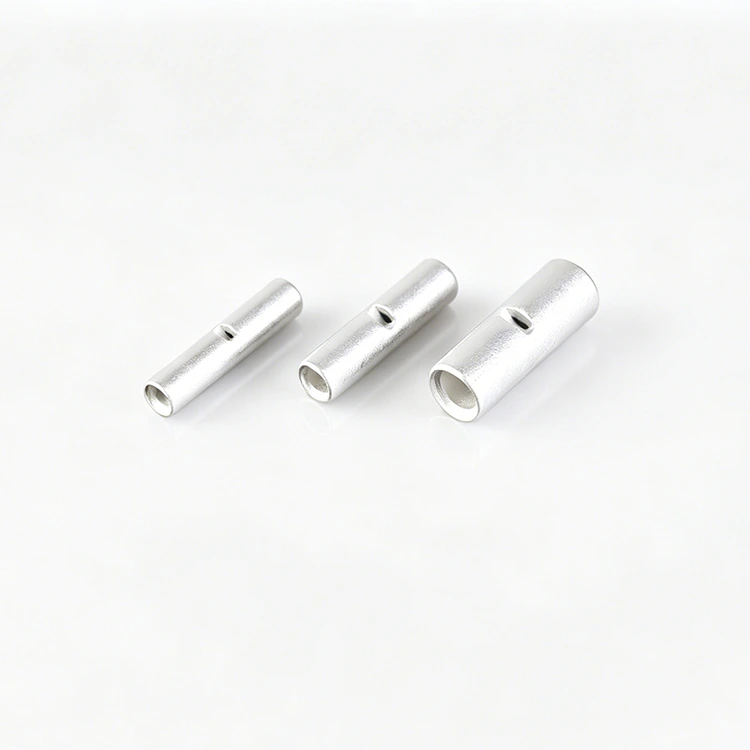

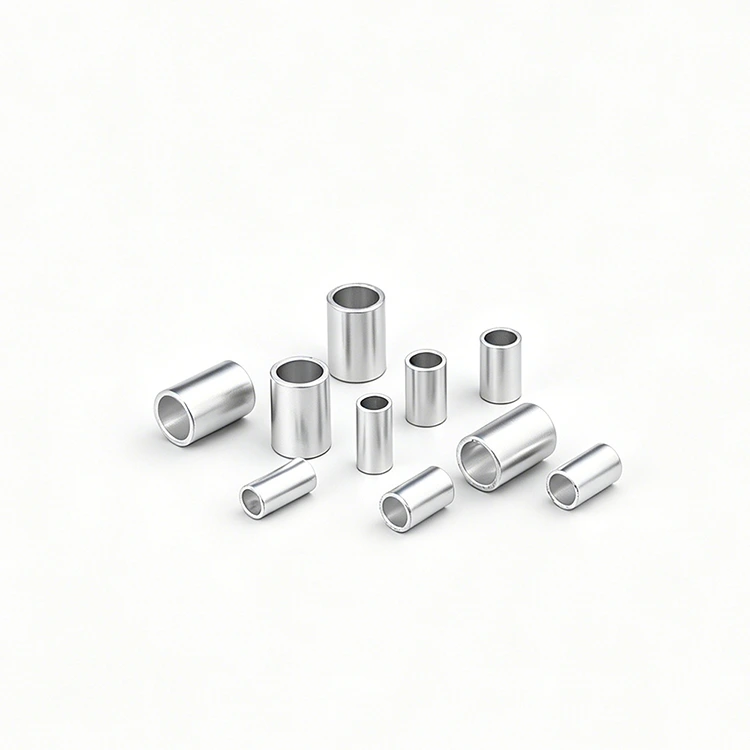

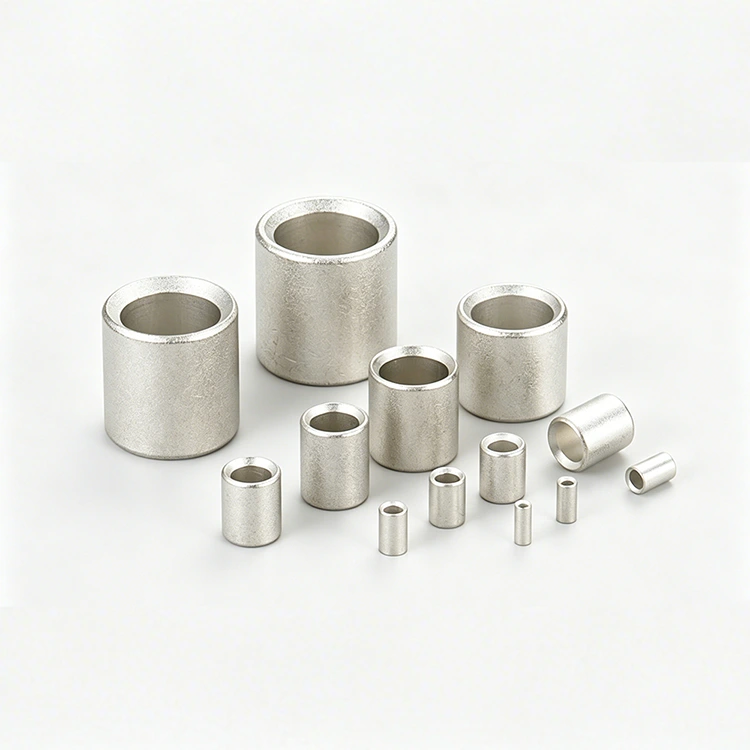

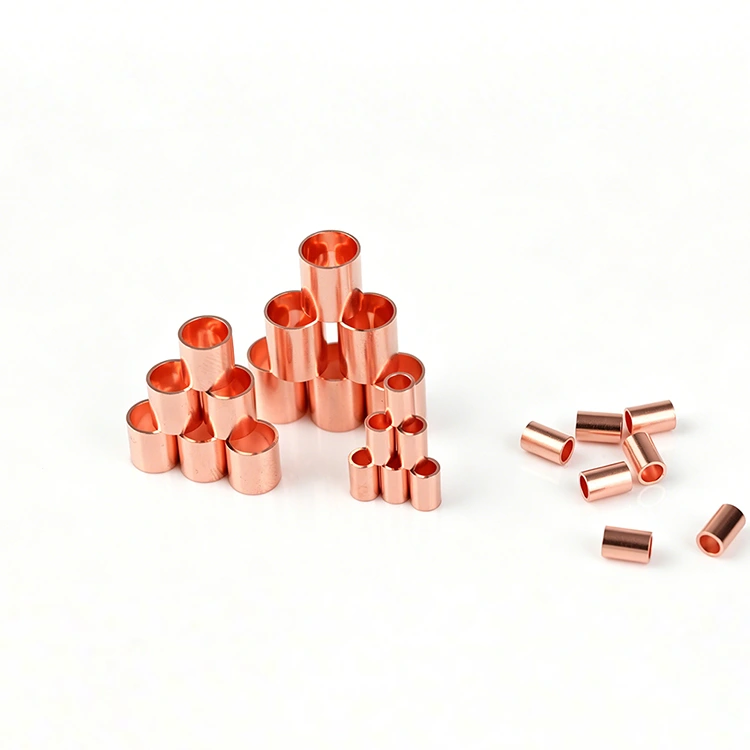

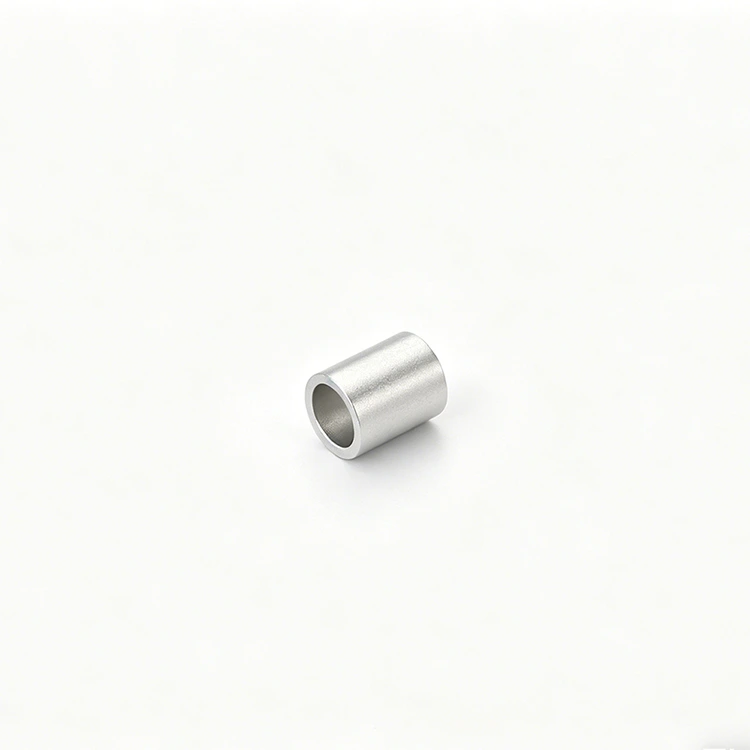

製品の展示

Zenko 非絶縁赤銅バット端子は、滑らかでバリのない表面を備えた統合成形プロセスを採用しています。管全体の壁は均一で厚く、丁寧な仕上がりと安定した品質を備えています。従来仕様も各種在庫しており、カスタマイズ加工にも対応します。ミニマルな非絶縁設計により、優れた放熱性と導電性が確保され、高水準の産業用電源接続要件を満たします。

企業の強み

ゼンコーは電気配線用端子の研究開発・製造・販売を主力とする専門メーカーです。工場には高度な生産設備、成熟した生産技術、完全な品質検査システムがあります。すべての製品は国際電気規格に厳密に従って製造されており、安定した品質、高精度、強力な耐久性を備えています。大量大量供給、短納期、サンプルテストをサポートします。厳格な品質管理を遵守し、当社は世界中の顧客から長期的な信頼を獲得しており、製品は多くの国や地域に輸出されており、B2Bバイヤーにワンストップでカスタマイズされた電気接続ソリューションを提供しています。
