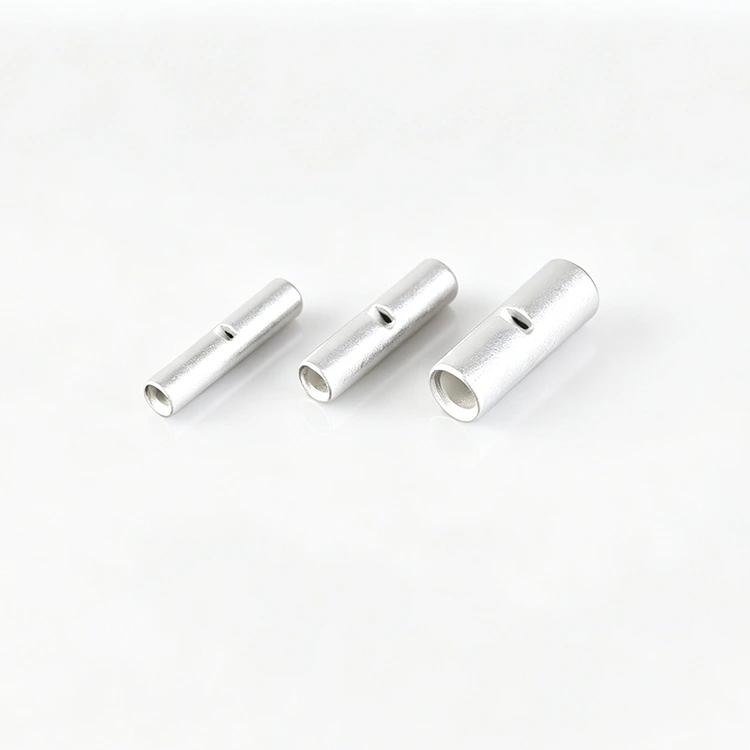

銅バット端子

中国のZenko工場から高品質の銅バットターミナルを購入してください。これらは、専門的な酸化防止処理が施された高純度銅から作られた海洋グレードの銅バットコネクタです。優れた防湿性と耐塩水噴霧性を備えており、海洋配電盤や電力網システムの用途に最適です。電力業界の規格に準拠したこの端子は、圧着後に緩むことなく安定した接触性能を維持し、発熱が低いため、安全で安定した信頼性の高い回路接続が保証されます。

製品概要

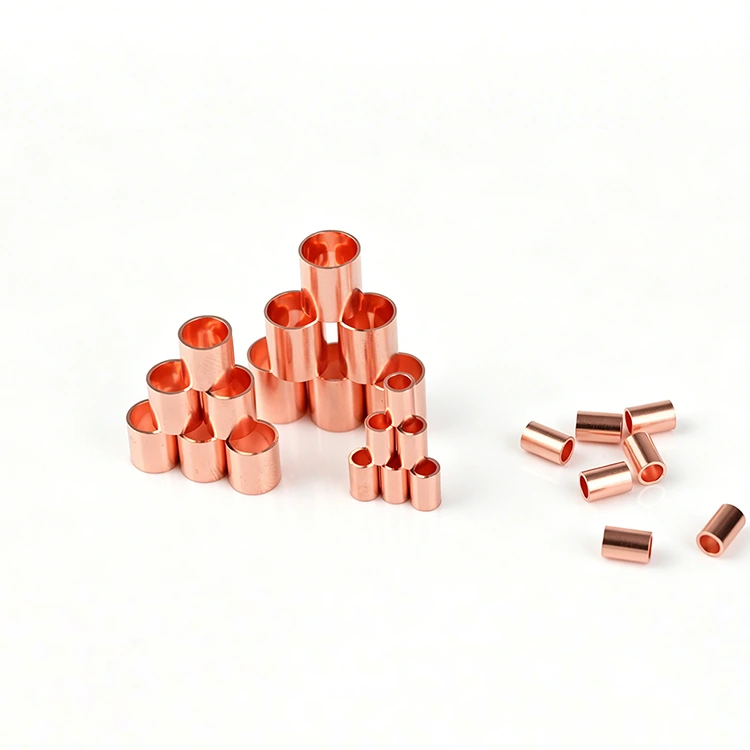

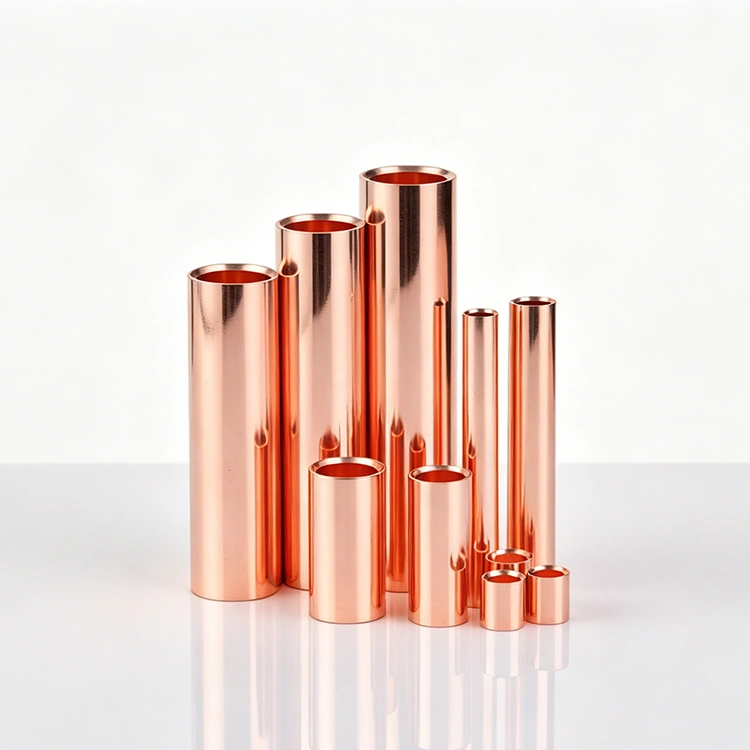

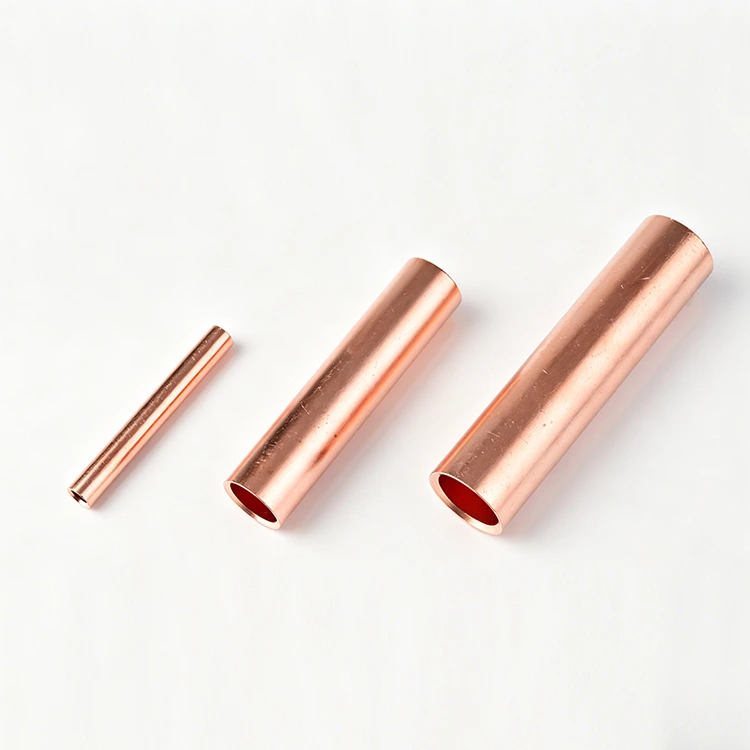

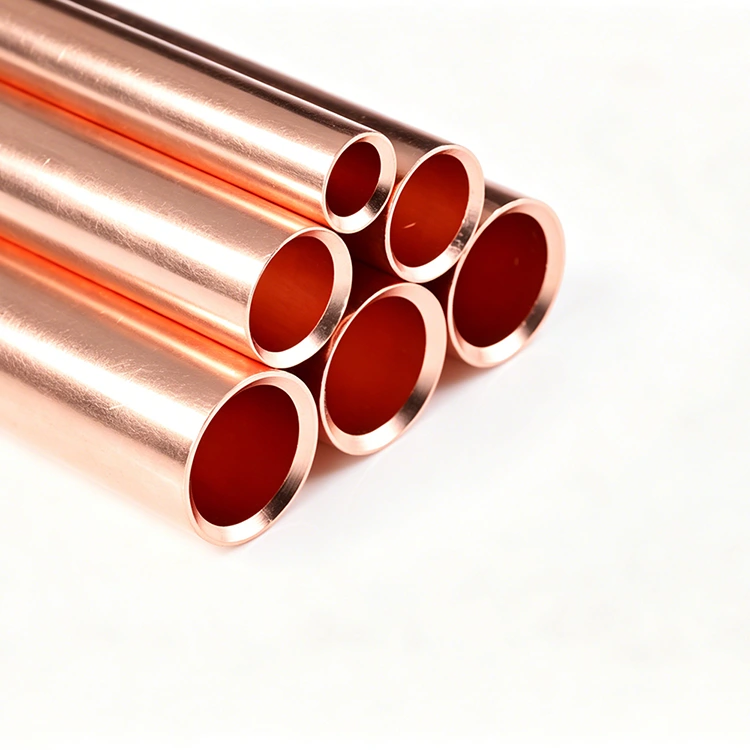

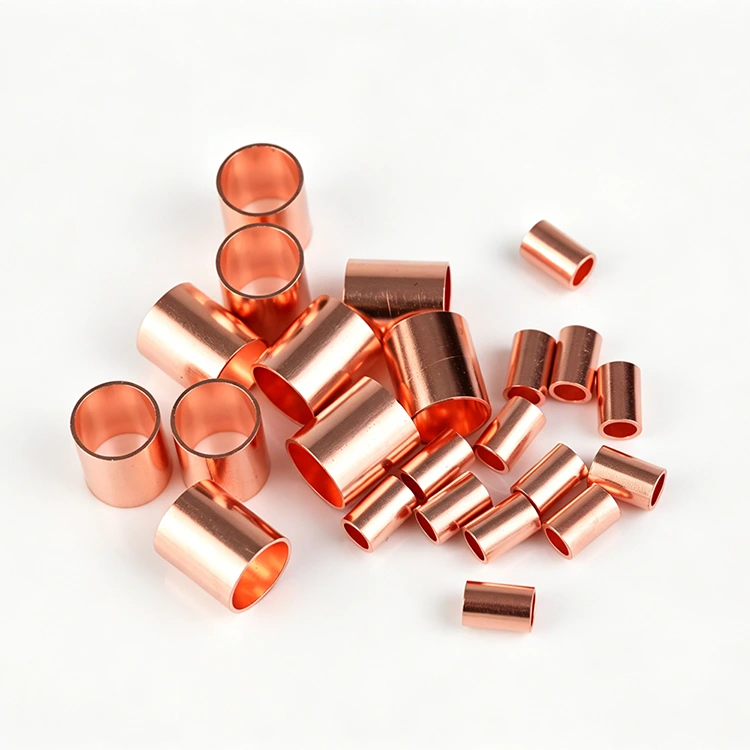

Zenko 銅バット端子は、産業および海洋環境での安全で信頼性の高いワイヤ接続用に特別に設計された高性能ヘビーデューティ電気コネクタです。専門的な抗酸化不動態化処理、厚いパイプ壁、優れた耐圧性、優れた導電性を備えた高純度赤銅製です。銅バット端子は、配電盤、モーター、制御パネル、海洋電気システム、電力工学で広く使用されています。

主な特長

●99.9%高純度赤銅製、低発熱、高導電率。

●肉厚のシームレスチューブ設計、高い耐圧性と強い引き抜き強度。

●内壁にバリがなく、挿入時に線心を傷つけません。

● 冷間圧着接続、溶接不要、簡単かつ迅速な取り付け

●耐酸化性、耐塩水噴霧性があり、海洋の過酷な環境に適しています。

●国際電気業界規格に従って厳密に製造されています。

技術的パラメータ

●材質：T2高純度赤銅

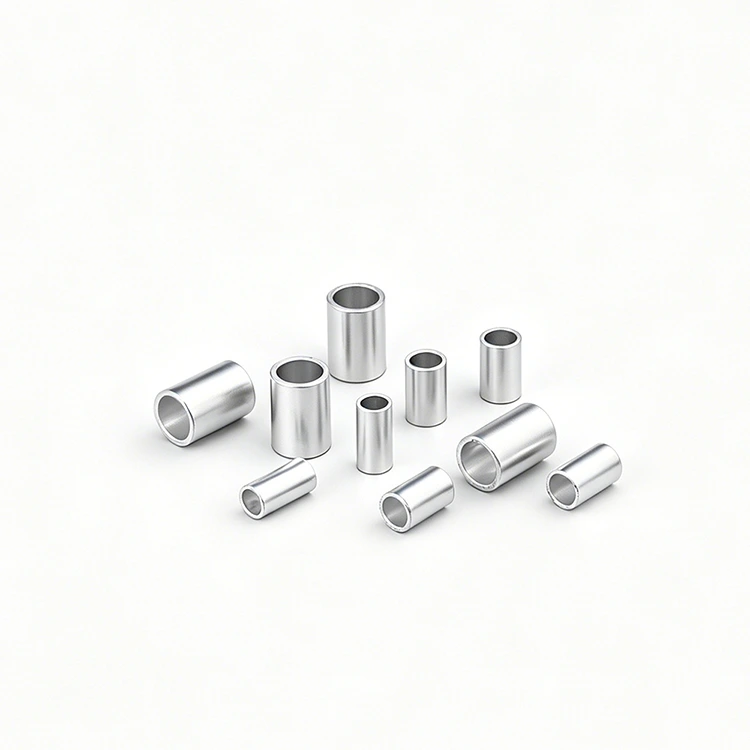

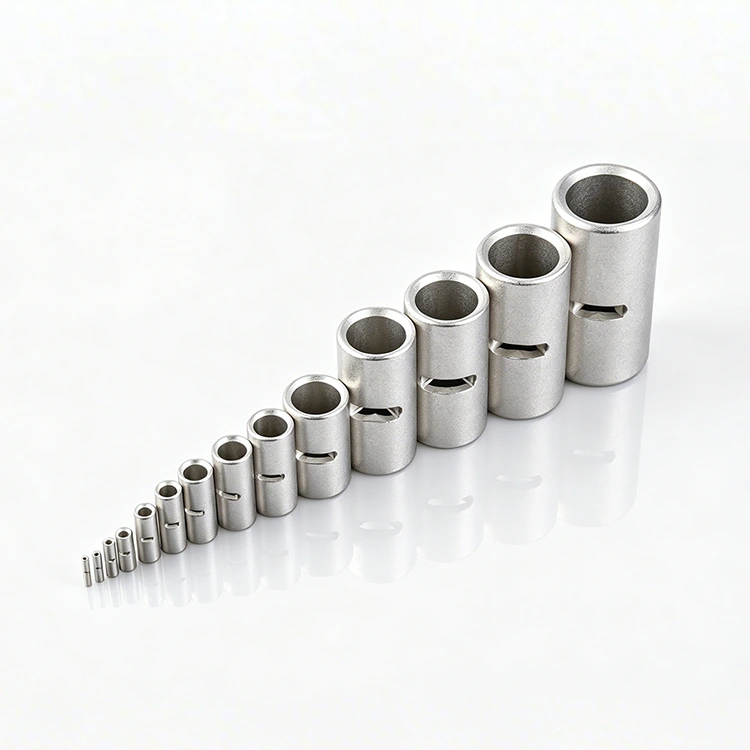

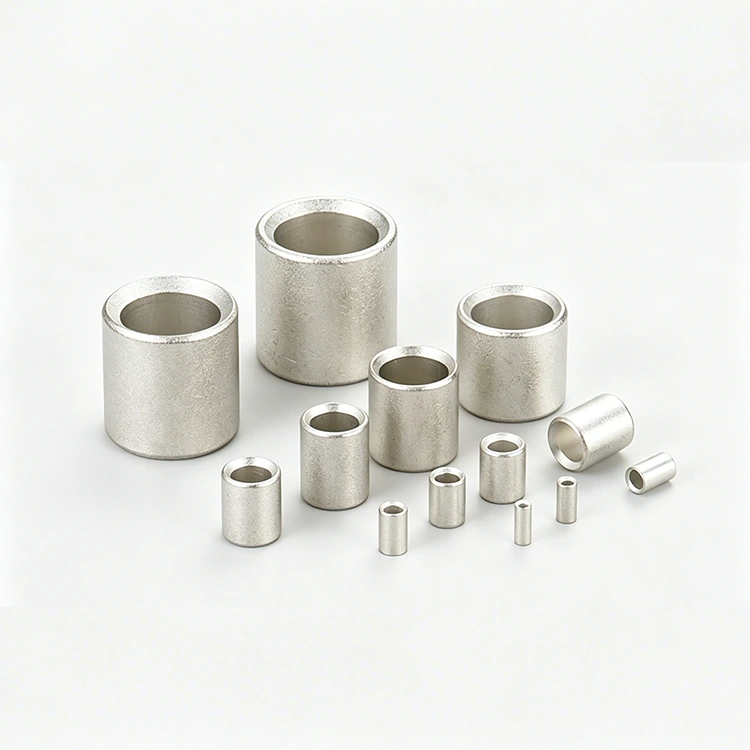

●表面処理：錫メッキ/裸銅オプション

●接続タイプ:冷間圧着

● ワイヤゲージ: AWG22-AWG4、カスタマイズ可能

●使用温度：-40℃〜+125℃

●耐塩水噴霧: ≥48 時間

●耐電圧: ≥2kV AC

適用範囲

● 海洋配電盤および船舶電気システム

●産業用モーター、発電機、制御盤

●配電盤、配電盤、自動化機器

●太陽エネルギー、風力エネルギーの新エネルギーシステム

● 重工業用配線および電力網プロジェクト

●自動制御・電機機器

インストール手順

1.ワイヤーの絶縁体を適切な長さに剥がし、ワイヤーの芯を完全な状態に保ちます。

2.電線を端子にしっかりと差し込んでください。

3.専門の圧着工具を使用してしっかりと圧着します。

4.ワイヤーを少し引っ張って硬さを確認します。

5.絶縁と腐食防止のために熱収縮チューブを使用してください。

品質保証

Zenko 工場の全銅バット端子は、原料試験、塩水噴霧試験、高電圧試験、引張強度試験、寸法検査に合格しています。安定した品質、信頼できる性能、Zenko 工場は大量の卸売とカスタマイズをサポートしています。

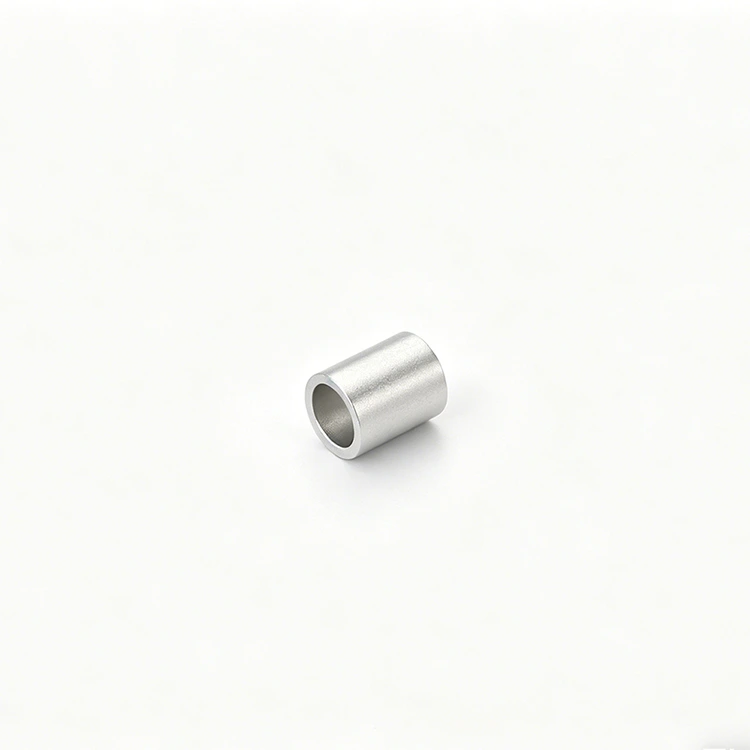

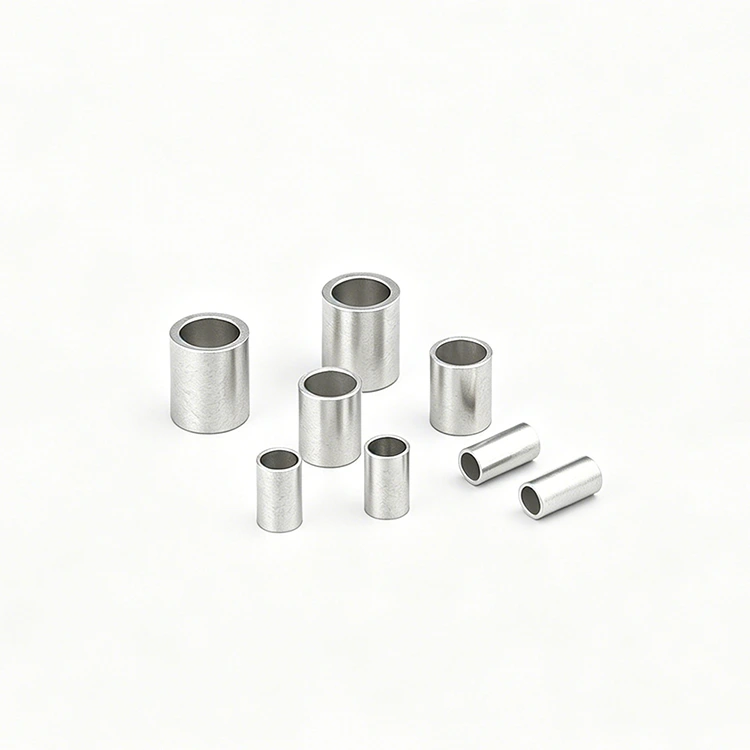

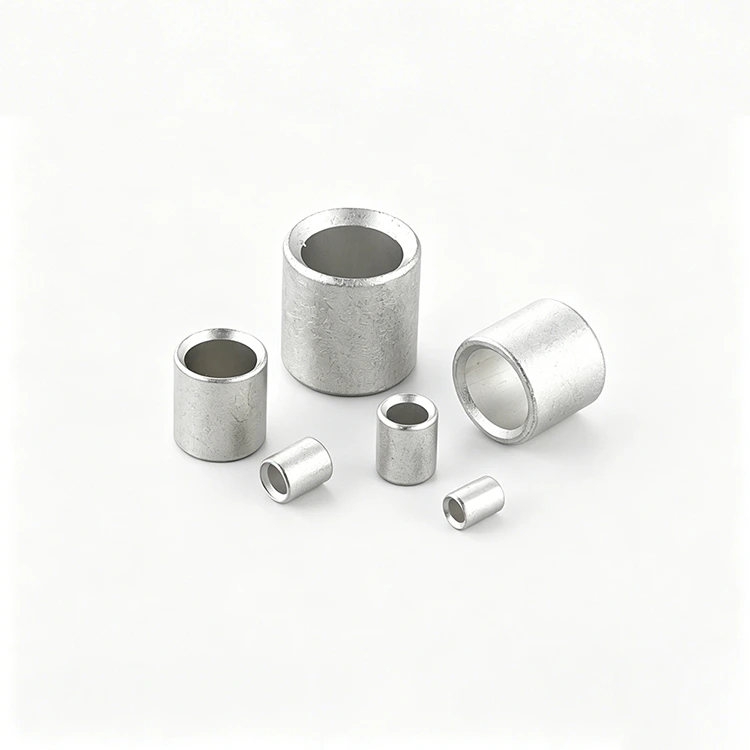

非絶縁突合せコネクタ（サイズカスタマイズ可能）
材質:赤銅(C1100/C1220)
イテンNO.	寸法(mm)				ケーブルサイズ
	L	D	d1	t	mm2	A.W.G
BN1.25T	15	3.32	1.85	0.75	0.5～1.5	22-16
BN2T	15	4.02	2.5	0.75	1.5-2.5	16-14
BN3.5T	15	5	3	0.95	2.5-4	14-12
BN5.5T	15	5.45	3.55	0.95	4-6	.12-10
BN8T	21	7	4.6	1.2	10	8
BN14T	26	9	6	1.5	16	6
BN22T	29	11.3	7.8	1.75	25	4
BN38T	32	13.2	9.5	1.85	35	2
BN60T	36	15.3	11.4	1.95	50	1/0
BN70T	37	17.5	13.3	2.2	70	2/0
BN80T	38	19.5	14.5	2.5	95	3/0
BN100T	38	22.1	16.4	2.85	120	4/0
BN150T	54	26.4	19.5	3.45	150	250-300
BN180T	57	28.5	21	3.75	185	300-350
