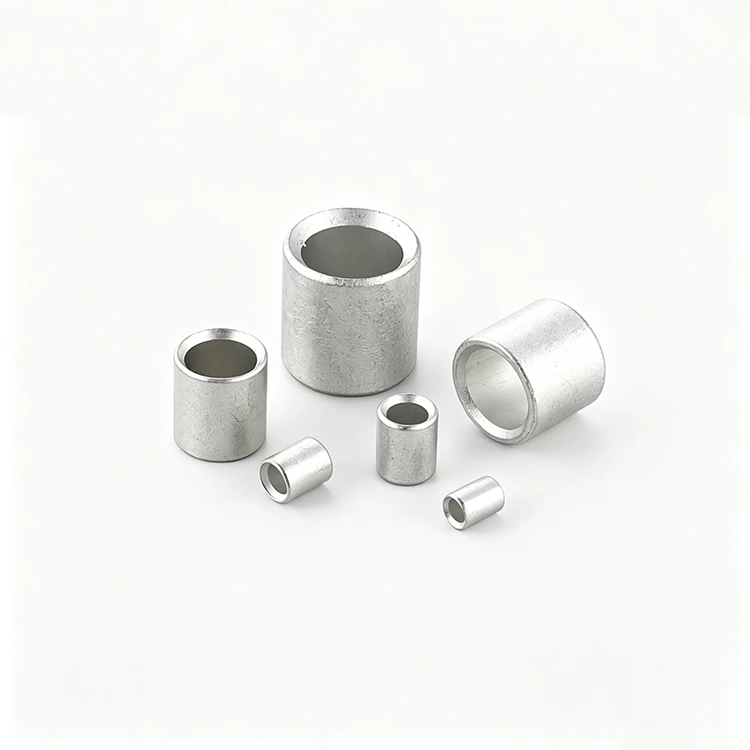

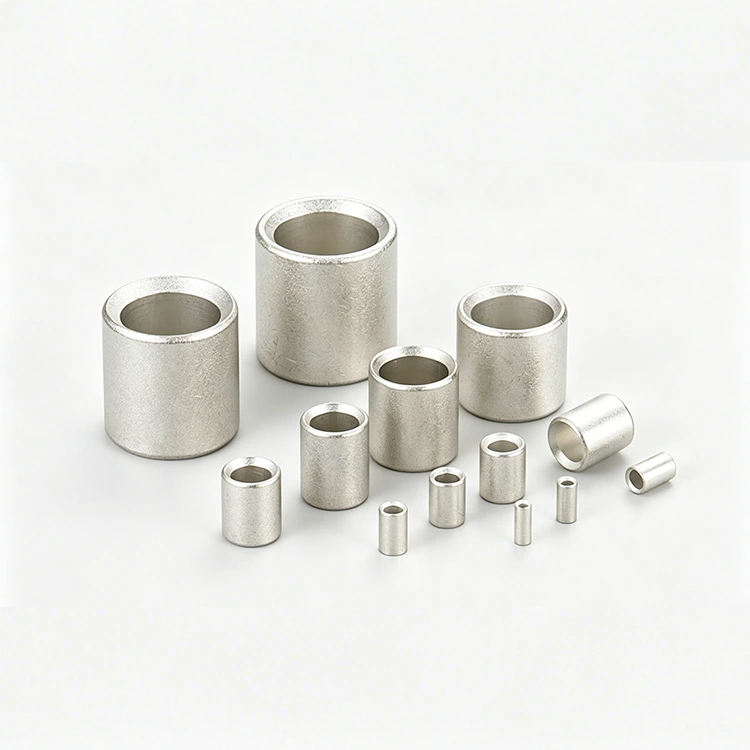

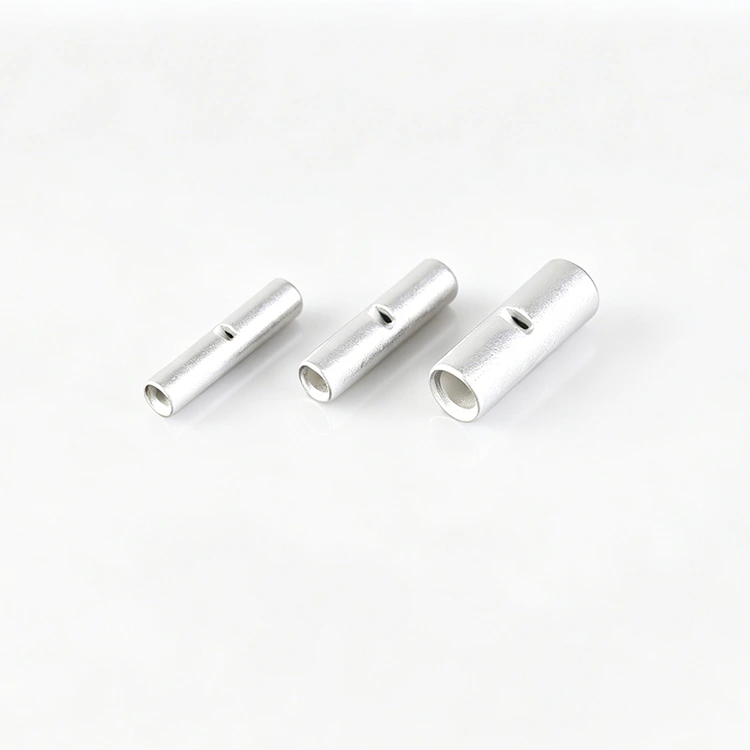

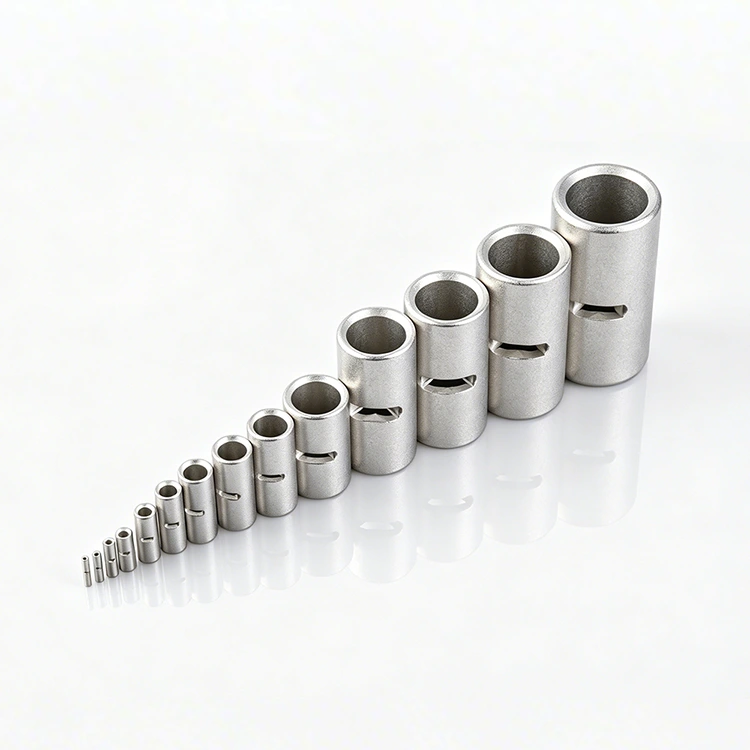

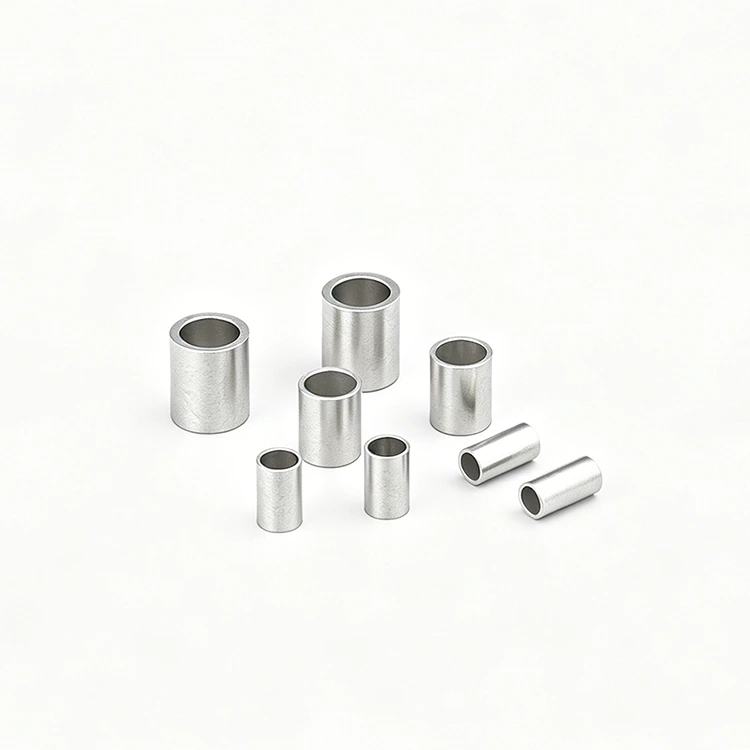

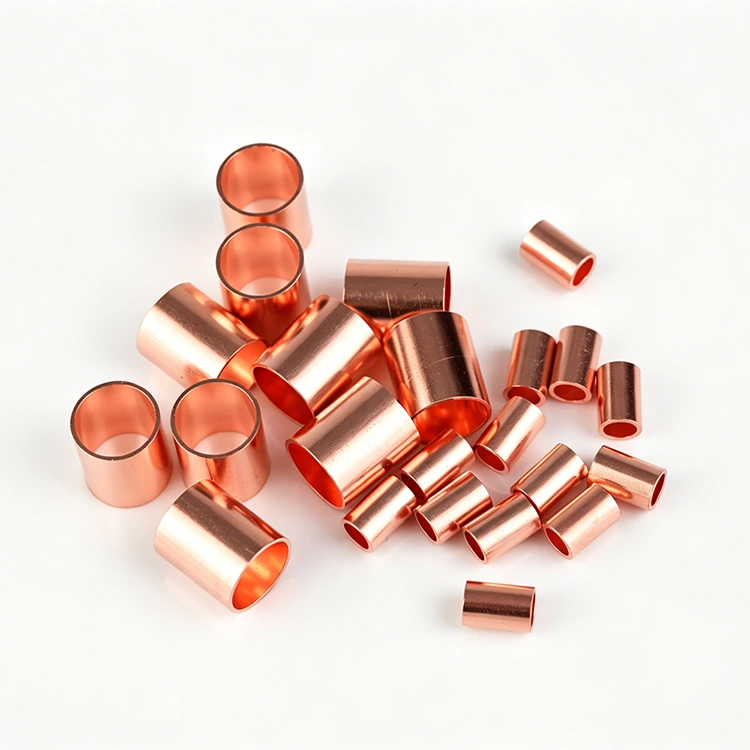

高電流赤銅バット端子

高品質の大電流赤銅バット端子は中国のメーカーZenkoによって提供されています。これは、新しいエネルギー シナリオに合わせて調整されたプロフェッショナルな銅バット コネクタとして機能します。高純度で高導電性の銅材料で作られており、太陽光発電、エネルギー貯蔵、新エネルギー車両配線システムに最適です。軽量構造を採用し設置スペースを節約し、フルサイズをカバーし、特注仕様にも対応します。強固な圧着性能と安定した電気接触により、各種新エネルギー機器の大電流接続要求に十分対応します。

高電流赤銅バット端子とは何ですか?

Zenko Factory の高電流赤銅バット端子は、海洋および新エネルギー用途向けに設計されたプロ仕様の高耐久銅コネクタです。高度な酸化防止処理を施した高純度、高導電率の赤銅で作られたこれらの端子は、優れた耐湿性および塩水噴霧耐性、安定した電気接触、および高電流負荷時の低発熱を実現します。電力業界の規格に準拠するように設計されており、緩むことなくしっかりと留まる安全で耐振性のある圧着接続を提供するため、過酷な環境での安全で信頼性の高いライン接続に最適です。

非絶縁突合せコネクタ（サイズカスタマイズ可能）
材質:赤銅(C1100/C1220)

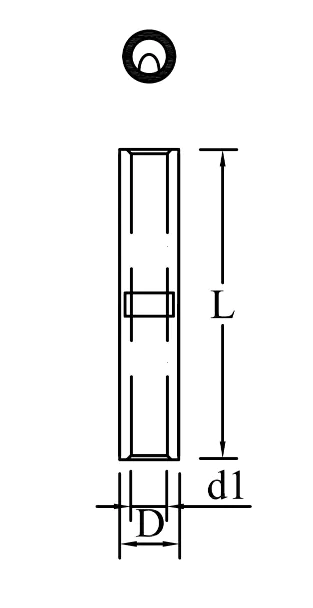

イテンNO.	寸法(mm)				ケーブルサイズ
	L	D	d1	t	mm2	A.W.G
BN1.25T	15	3.32	1.85	0.75	0.5～1.5	22-16
BN2T	15	4.02	2.5	0.75	1.5-2.5	16-14
BN3.5T	15	5	3	0.95	2.5-4	14-12
BN5.5T	15	5.45	3.55	0.95	4-6	.12-10
BN8T	21	7	4.6	1.2	10	8
BN14T	26	9	6	1.5	16	6
BN22T	29	11.3	7.8	1.75	25	4
BN38T	32	13.2	9.5	1.85	35	2
BN60T	36	15.3	11.4	1.95	50	1/0
BN70T	37	17.5	13.3	2.2	70	2/0
BN80T	38	19.5	14.5	2.5	95	3/0
BN100T	38	22.1	16.4	2.85	120	4/0
BN150T	54	26.4	19.5	3.45	150	250-300
BN180T	57	28.5	21	3.75	185	300-350

主な機能と利点

●高電流赤銅構造：純度99.9%の高導電性赤銅で作られており、重負荷時でも低発熱と効率的な電力伝送を保証します。

●マリングレードの保護：専門的な抗酸化および不動態化処理により、優れた防湿性と塩水噴霧耐性を実現し、海洋流通システムや過酷な産業環境に適しています。

● 新エネルギーの最適化: 太陽光発電システム、エネルギー貯蔵ユニット、電気自動車配線システムなど、需要の高い新エネルギー シナリオに合わせて調整されています。

● 安全で耐振動性の圧着: 一貫した圧着性能により、振動や熱サイクルによって緩むことのない永続的なしっかりとした接続が保証されます。

●省スペース軽量設計：堅牢な機械的強度を維持しながら、小型軽量構造により設置スペースを節約します。

● フルサイズ範囲とカスタマイズ: 独自のプロジェクト要件を満たすカスタム仕様をサポートし、完全なサイズ範囲が利用可能です。

●業界準拠の性能：電力業界の標準を満たすように製造されており、安定した接触性能と信頼性の高い回路接続を提供します。

技術仕様

●材質：高純度赤銅

●表面処理：酸化防止不動態化処理（オプションで錫メッキも可能）

●接続方式：冷間圧着（溶接不要）

●定格電流：最大600A（サイズにより異なります）

●動作温度：-40℃～+125℃

●耐塩水噴霧：≧72時間（中性塩水噴霧試験）

● 耐電圧: ≥ 2kV AC (業界標準による)

● ワイヤ範囲: AWG 22 ～ AWG 2/0 (カスタム サイズも利用可能)

幅広い用途

● 船舶用配電盤および船上電気システム

● 太陽光発電（PV）太陽光発電システム

● エネルギー貯蔵システム (ESS) とバッテリーバンク

●電気自動車（EV）・ハイブリッド自動車用配線

● 産業用大電流機器および電力網

●自動化制御盤・重機

●風力発電・再生可能エネルギープロジェクト

インストール手順

1. ワイヤの準備: 端子の長さに合わせてワイヤの端から絶縁体を剥がし、より線が切れたり損傷したりしないようにします。

2.挿入：被覆を剥いた電線をバレルの端までしっかりと端子に挿入してください。

3.圧着: 高品質でサイズが一致した圧着工具を使用して、端子バレルに均一な圧力を加えます。

4.検査: ワイヤーを軽く引っ張って、滑りや動きがなく接続がしっかりしていることを確認します。

5.絶縁: 湿気、腐食、短絡から保護するために、圧着ジョイントを熱収縮チューブまたは絶縁テープで覆います。

品質保証

Zenko のすべての高電流赤銅バット端子は、次のような厳格な品質管理テストを受けています。

●原料組成と導電率試験

●塩水噴霧および耐食性試験

●大電流負荷・発熱試験

●機械的引抜強度および振動試験

●寸法精度・圧着性能検査

Zenko Factory は、最も厳しい海洋、産業、新エネルギーの要件を満たす、信頼性の高い大電流赤銅バット端子を提供することに尽力しています。
