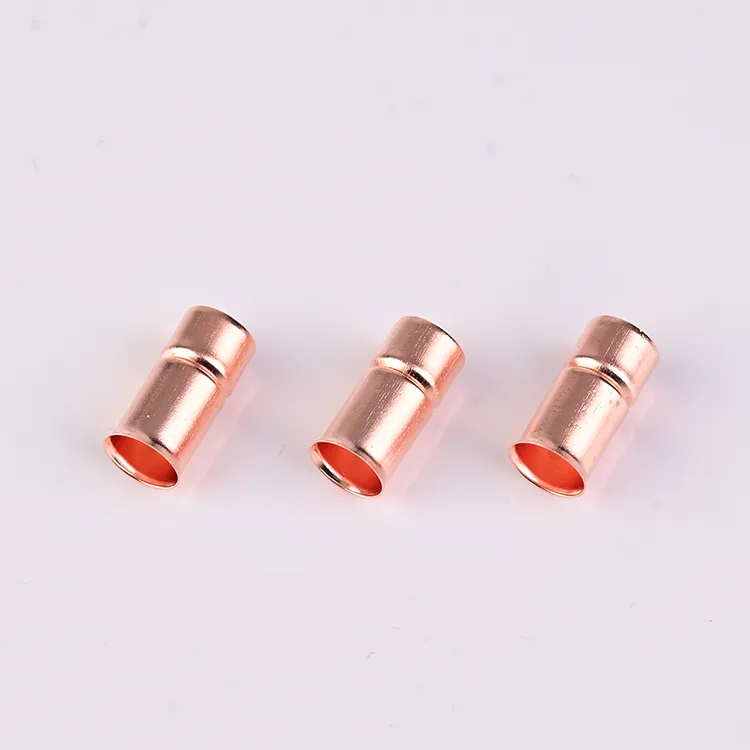

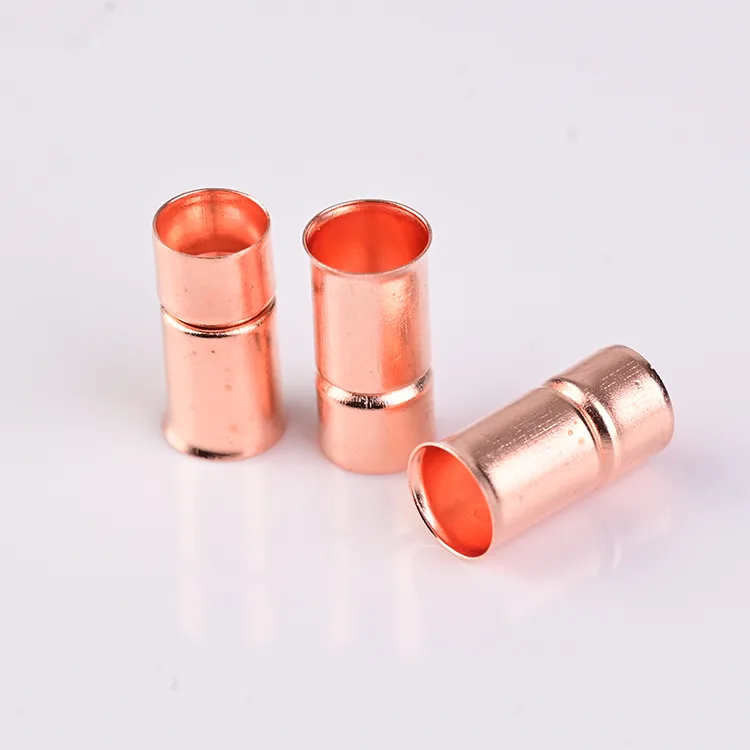

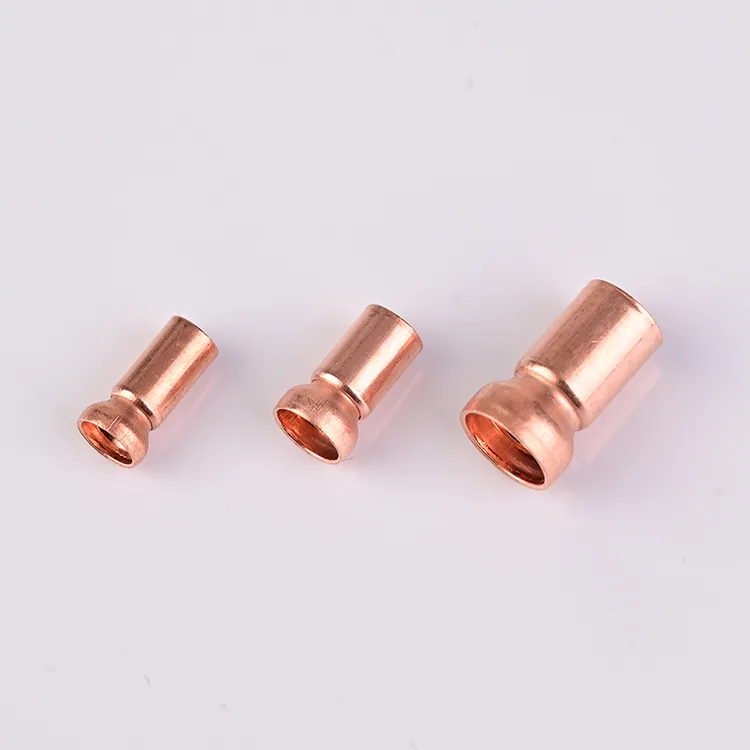

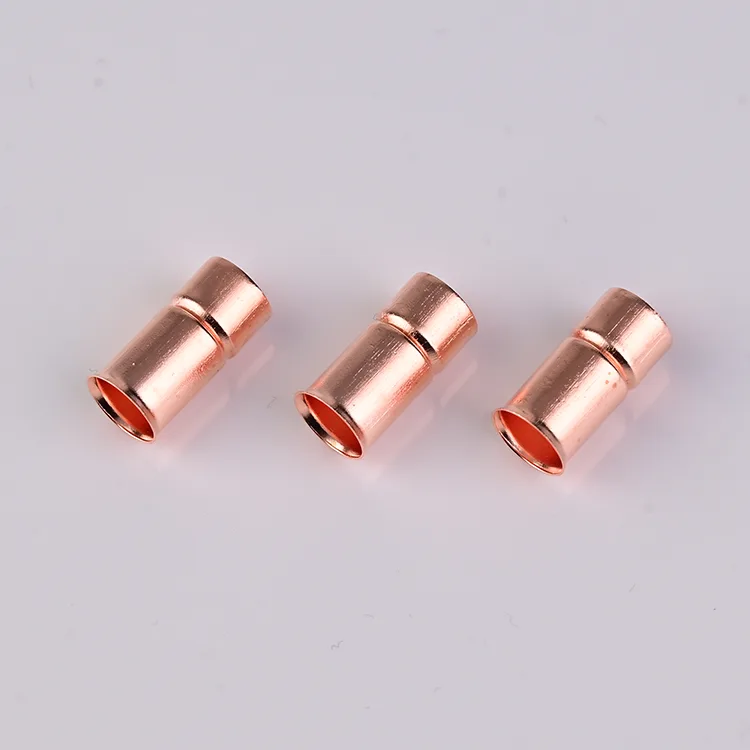

自動車ワイヤーハーネス用赤銅スリーブ

ワイヤーハーネス用途で赤銅が重要なのはなぜですか?

Zenko は中国の大手サプライヤーおよびメーカーです。終端点にまで遡ることが多い自動車用ワイヤー ハーネス用の高品質の赤銅スリーブを提供します。銅ブッシングが標準以下である場合、つまり硬すぎる、脆すぎる、または寸法が不正確である場合、圧着は完全性を失い、抵抗が上昇し、熱が蓄積します。 Zenko のワイヤーハーネス用銅ブッシングは、延性、導電性、長期安定性の最適なバランスを考慮して選ばれた材料である T2 紫銅から製造されています。

Zenko の自動車ワイヤーハーネス用赤銅スリーブ これらのブッシングは、圧着用途以外にも、ワイヤーハーネスアセンブリの精密スペーサーや位置合わせスリーブとしても機能します。一貫した外径と滑らかな表面仕上げにより、保護スリーブ、熱収縮チューブ、コネクタ ハウジングが引っ掛かることなく所定の位置にスライドします。大規模に生産するワイヤー ハーネス メーカーにとって、この一貫性は組み立てラインの詰まりの減少と不良品率の低下に直接つながります。

完璧な終端を設計する

ゼンコーのものづくりは原材料の検証から始まります。赤銅のすべてのバッチは、生産に入る前に、導電率、不純物含有量、機械的特性がテストされます。 CNC 精密機械加工により、内径と外径が厳しい公差に保たれることが保証され、高振動環境で断続的な接続を引き起こすばらつきが排除されます。

表面仕上げも同様に重要です。ブッシングの表面にバリや工具の跡があると、より線が切れたり、絶縁体に穴が開いたりする可能性があります。 Zenko の加工後プロセスには、すべてのブッシングがきれいで滑らかであることを確認するためのバリ取りと表面検査が含まれます。追加の腐食保護が必要な用途には、基材の導電性を損なうことなく錫または銀メッキのオプションを提供します。

あなたのデザインに合わせて構築

ワイヤー ハーネスの設計は 2 つとして同じではなく、必要なブッシングも同じではありません。 Zenko のエンジニアリング チームは、お客様の図面または 3D モデルから直接作業して、お客様の組立プロセスに完全に適合する銅ブッシングを製造します。中国製の自動車用ワイヤー ハーネス用の赤色銅スリーブを購入したい場合は、品質に同等の注意を払ってラピッド プロトタイピング、少量試運転、および大量生産をサポートします。当社の柔軟な製造システムにより、カスタムオーダーを迅速に切り替えることができ、サプライチェーンの機敏性を維持できます。

連絡する

ワイヤーハーネスの信頼性を向上させる準備はできていますか?図面または仕様書を今すぐ Zenko までご連絡ください。当社のエンジニアリング チームは、通常 24 時間以内に推奨事項、サンプル、競合見積書を返信します。

非絶縁突合せコネクタ（サイズカスタマイズ可能）
							材質:赤銅(C1220/TP2)
イテンNO.	寸法(mm)						ケーブルサイズ
	L	D	d1	W	W1	F	mm2	A.W.G
2.75D	8.5	4	1.8	2.75	3.47	4
3.35D	8.5	4.5	2.3	3.35	3.8	4.5
4.05D	8.5	5.2	2.7	4.05	4.45	5.2
4.55D	11	6.65	3.4	4.55	5.45	6
5.6D	11	7	3.6	5.6	6.02	6
3.4D	8.5	4.4	2.1	3.38	3.8	5.2
1.9D	7.2	3	2.5	1.9	2.4	4.5
4.1D	10.5	4.8	2.5	3.98	4.45	5.6
メッキ	錫メッキ、ニッケルメッキ、表面酸化防止
硬さと状態	M / Y / Y2 (HV45-75/ 90-110/ 110-130)
述べる：	あらゆるサイズのカスタムオーダーを受け付けます
