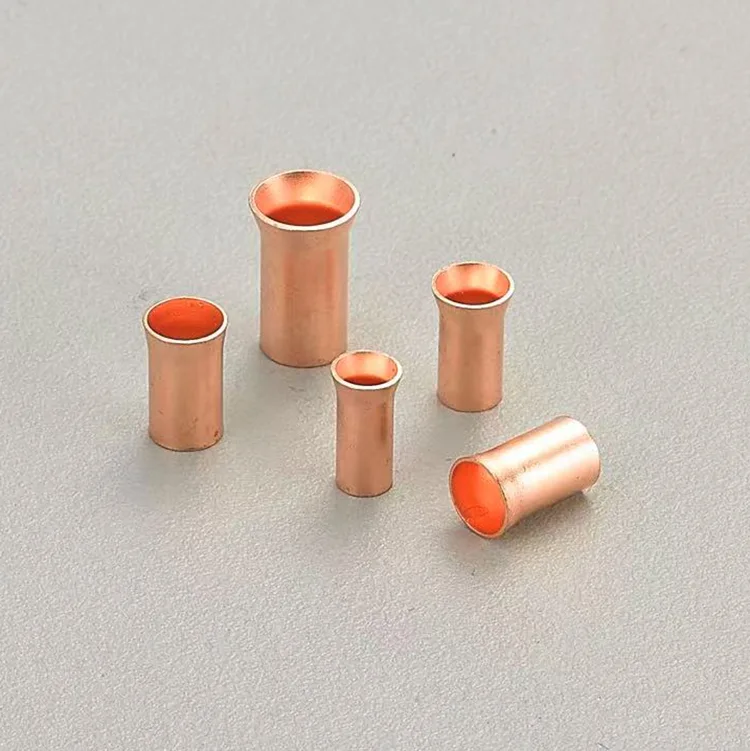

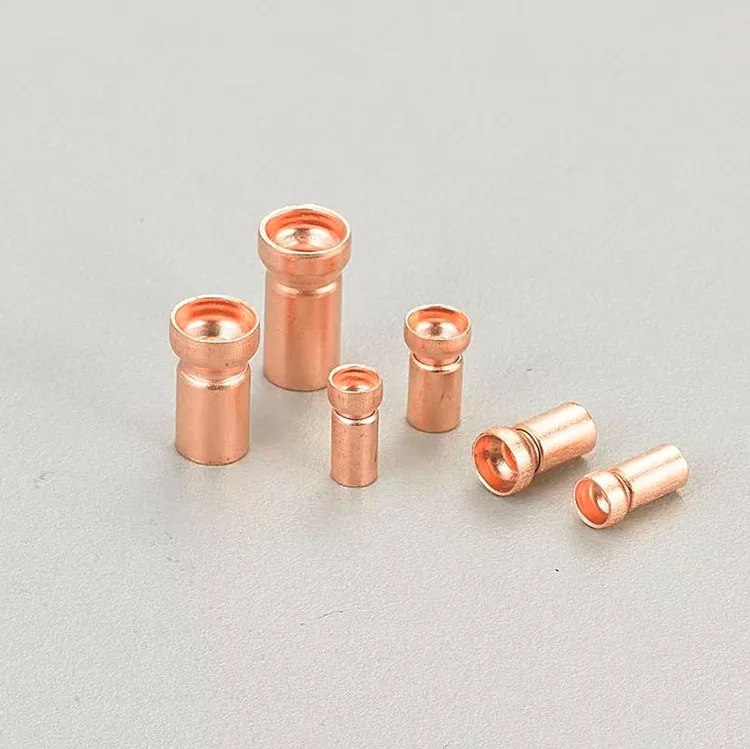

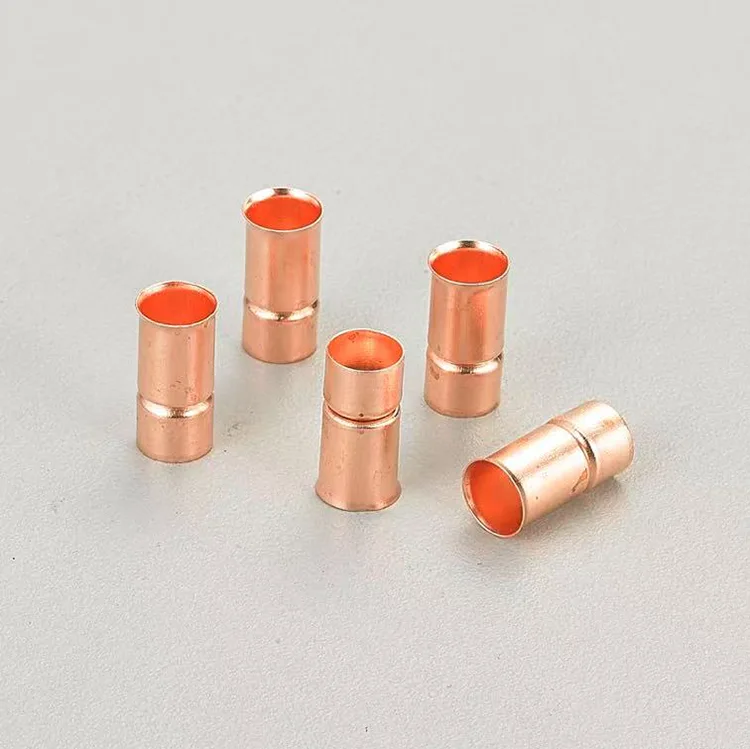

メッキ赤銅ブッシュ

純粋な T2 赤銅は優れたバルク導電率を実現しますが、はんだ付けおよび接触用途における実際の性能は表面状態によって決まります。高品質のメッキ赤銅ブッシングは、中国の専門メーカーであるZenkoによって提供されています。 It addresses this by applying a controlled plating layer that optimizes the surface for the intended application—whether that is soldering to a PCB, making a detachable contact, or resisting harsh environmental conditions.

めっきプロセスは、精密に機械加工された銅ブッシングから始まります。めっきが均一に付着するように、めっきの前に部品は多段階の洗浄と活性化を受けます。この準備ステップは非常に重要です。接着力が低いと、熱サイクル中にメッキの膨れや剥離が発生し、美観と性能の両方が損なわれます。

Choosing the Right Plating for Your Application

錫めっきは、はんだ付け性の業界標準です。 A 3–15 μm tin layer prevents copper oxidation and provides a surface that solders easily at standard reflow temperatures. Zenko は錫めっきの厚さを ±1 μm に制御し、大量生産全体にわたって一貫したはんだ付け性能を保証します。

Manufacturing Excellence at Zenko

Zenko のめっきラインは CNC 機械加工ワークショップと統合されており、原材料から完成しためっきブッシュまでの製造プロセス全体を制御できます。この垂直統合は、納期の短縮、品質管理の向上、および独立したメッキ工場では効率的に処理できないカスタム要求に対応できることを意味します。

すべてのメッキ赤銅ブッシングには、ご要望に応じて、メッキ厚さ測定 (XRF または断面)、接着試験結果 (ASTM B571 による曲げ試験)、およびはんだ付け性試験レポートが添付されます。規制産業のお客様には、材料証明書と RoHS/REACH 準拠文書も提供します。

Where Plated Bushings Deliver Value

PCB アセンブリでは、錫メッキ赤銅ブッシングがスムーズかつ確実にはんだ付けされ、ボイドが減少し、接合の信頼性が向上します。 RF および高周波エレクトロニクスでは、銀メッキのブッシングがすべての相互接続点での接触抵抗を最小限に抑え、信号の完全性を維持します。産業および海洋環境では、ニッケルメッキのブッシングが耐腐食性を備え、長年の稼働にわたって性能を維持します。

Zenko は設計エンジニアと直接連携して、各用途に最適なめっきの種類と厚さを指定します。当社のエンジニアリング チームは、お客様の図面を確認し、コストやパフォーマンスを改善できる場合は代替案を推奨し、検証テスト用のサンプルを提供します。錫メッキ赤銅ブッシングの要件については、今すぐお問い合わせください。

カスタムオーダーを始めましょう

仕様書または図面を Zenko に送信すると、迅速な見積もりとサンプルの手配が可能になります。当社のエンジニアリング チームは通常、推奨事項と価格について 24 時間以内に返答します。

非絶縁突合せコネクタ（サイズカスタマイズ可能）
							材質:赤銅(C1220/TP2)
イテンNO.	寸法(mm)						ケーブルサイズ
	L	D	d1	W	W1	F	mm2	A.W.G
2.75D	8.5	4	1.8	2.75	3.47	4
3.35D	8.5	4.5	2.3	3.35	3.8	4.5
4.05D	8.5	5.2	2.7	4.05	4.45	5.2
4.55D	11	6.65	3.4	4.55	5.45	6
5.6D	11	7	3.6	5.6	6.02	6
3.4D	8.5	4.4	2.1	3.38	3.8	5.2
1.9D	7.2	3	2.5	1.9	2.4	4.5
4.1D	10.5	4.8	2.5	3.98	4.45	5.6
メッキ	錫メッキ、ニッケルメッキ、表面酸化防止
硬さと状態	M / Y / Y2 (HV45-75/ 90-110/ 110-130)
述べる：	あらゆるサイズのカスタムオーダーを受け付けます
